第3話　「伝わらない」EMSメーカとのコミュニケーション事例


皆さん、こんにちは。
有限会社 実装彩科の斉藤です。

今回は、第１話で取り上げた「基板設計製造をEMSメーカへ委託するにあたって、実務で留意するべき点」についてお話ししたいと思います。
図１は、国内の電子機器セットメーカが回路設計あるいは基板設計までを自社で行った後、その後の工程を国内のEMSメーカへ製造委託した場合の流れを示しています。 また、このEMSメーカの事例では、中国にも拠点を持っていて、コスト目標が厳しいことから、中国で製造する流れとなっています。
このEMSメーカの中国拠点は国内の社内工場と同様、部品実装ラインと組立検査ラインを持っているため、基板製造のみ外部に委託する形をとっています。図１内の赤丸は技術的なポイントを、ひし形は窓口の担当者を示しています。





問題１：用語「マイクロセクション」が通じない
この業務委託の事例では、◆1と◆2の間で1～2か月かけて色々なやり取りを行い、実務ベースになったタイミングで、◆1が◆2に中国の基板メーカのマイクロセクションを要求しました。
ところが、「マイクロセクション」という用語は◆2には通じても、◆3には通じない場合があります。
（※マイクロセクションについては、本連載第2話の後半で触れていますので、こちらもご参照ください）
あくまでも一般的な傾向になりますが、海外のEMSメーカの窓口担当者はプリント基板の知識、経験が少ない印象を受けます。これは、人の入れ替わりが多いことも原因の一つです。そして、著名なEMSメーカであっても品質が担当者のスキルに左右されることが多いので注意が必要です。
やっとのことで、◆3がマイクロセクションを理解し◆4に伝え、◆1の手元にその写真が届いたら「とても自社製品には使えない品質レベルだ。」ということが発覚する場合があります。
この場合、別の基板メーカを探すか、EMSメーカ自体を別の会社にするか、という振り出しの状態に戻ってしまうことになります。
また、1年位かけて製品試作として組立・検査まで完了し、ようやく量産試作という段階になったところで◆3が退職してしまう、あるいはEMSメーカの都合で人が入れ替わるといったことも起こります。この場合のダメージはかなり大きくなるため、これもEMSメーカを選定する場合の大きな注意点の一つになります。
そこで、電子機器セットメーカは見積り後、価格が合えば、最初の段階で◆2にスルーホール断面のマイクロセクションを提出してもらうことをお勧めします。
これにより、「①コミュニケーション環境」、「②基板メーカの実力」を一度にチェックすることができます。
そのためにも電子機器セットメーカは、マイクロセクションを読み解く力を常に持っている必要があるわけです。

問題２：電子機器セットメーカ側担当者の基板製造に関する経験値不足

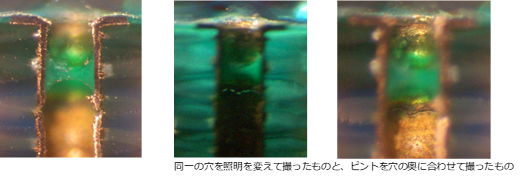

次に、図2は国内の電子機器セットメーカが回路設計のみ行い、その後の工程をEMSメーカへ委託した結果、市場事故を起こした事例のマイクロセクション画像です。
スルーホール（導通穴）がソルダレジスト（SR）で塞がれているために、穴の中が洗浄不良となり薬品が残った結果、市場に出てからスルーホールめっきを徐々に侵食し、スルーホール断線に至ったものです。



この事例は、30年以上前から知れられていますが、世代交代、人の入れ替わりで継承されていないことがあり、今日でも発生しているのが実情です。
事故対応には製品交換を要するため、費用負担は億単位に及ぶこともあります。
対策として、SRの塗布で穴が塞がらないようにスプレーコータを用いる方法があります。それ以外のSR塗布方法として、スクリーン印刷、カーテンコート、ロールコータなどを用いる方法もあります。後者の方法は、SRフィルム原版の仕様に工夫が必要で、基板設計データ（ガーバデータ）に反映させる必要があります。
EMSメーカが基板設計から受注し、それをEMSメーカ自身が協力会社に再委託する場合は上記の知識が必須であると同時に、不具合が出ないように対処できる能力も必要です。
電子機器セットメーカとしては、日ごろからさまざまなEMSメーカのスルーホールのマイクロセクションを見て、このような危険因子について把握しておく必要があります。そして、徐々にEMSメーカを選定する場面でどのようなことをヒアリングする必要があるか、といったチェックリストを作る力がついてきます。

問題３：製造工程間で技術ポイントが伝承されない
図3は、図1の赤丸（技術ポイント）を◆3が◆4に適切に伝えることができず開発遅延を起こした事例です。この事例における基板設計は、電子機器セットメーカです。




電子機器セットメーカから基板のガーバデータ（設計値）をEMSメーカ経由で中国の基板メーカに届けました。基板仕様として部品の放熱条件を満たすため、外層の銅箔がやや厚い仕様になっています。
設計値は穴径（d）0.3、ランド径（D）0.6ですが、基板メーカの製造プロセスの歩留りからランド径（D）を0.7にしてほしいという要求が戻ってきました。この場合、最小のランド間隙（計算値）が当初の設計値よりも小さくなるため、間隙を適切に確保できるか電子機器セットメーカは心配になりました。
そこで、念のため基板メーカに対して、「製造プロセスに投入する補正済みのガーバデータ」の提供を求めました。すると、最小のランド間隙は 0.11となっており、「仕様の 0.15以上を確保できるか？」という懸念が生じました。
この事例では、外層の銅厚（銅箔厚＋スルーホールめっき厚）がやや厚くなることにより、エッチング工程の条件出しがやや難しくなりました。これらの仕様を決めるにあたって、◆3はある程度プリント基板のプロセス技術（赤丸に相当）が分かっていないと◆4と会話できないという状況に陥ります。
この事例では、この課題をクリアするためにかなりの開発遅延（ロス）が生じたそうです。このような課題の発生を回避するためにも、電子機器セットメーカとしてはEMSメーカを選定する段階のチェックリストを作っておく必要があることがわかります。
日ごろからマイクロセクションの画像を集め、その中の画像に応じて、「このような○○の場合はどう対応するか？」ということをEMSメーカにヒアリングすることで、その返答からEMSメーカ～基板メーカまでの実力を推定することができます。
それでは次回、「プリント基板、売る方も買う方も詳しくない？ 価格のみの勝負になっている」についてお話しします。
